低噪高效自导向聚氨酯同步带技术方案与应用 ——BRECO BATK 系列

针对高速同步带传动系统噪声高、多边形效应显著、导向结构占用空间等痛点，德国 BRECO 推出BATK 圆弧齿聚氨酯同步带，以圆弧齿形 + 中心导向轨一体化设计，实现噪声降低最高 10 dB (A)、动态平稳性提升与结构紧凑化。本文结合实测数据、关键参数与典型应用案例，系统阐述其技术原理、性能优势与工程落地价值，为高速精密传动提供可靠选型依据。

一、技术背景与核心痛点

高速同步带传动普遍面临三大瓶颈：

运行噪声突出：直线齿啮合冲击强，高频工况噪声超标，影响人机环境与设备合规。

多边形效应明显：齿形刚性啮合引发振动、速度波动，降低定位精度与传动平稳性。

导向结构冗余：常规同步带需带轮挡边防跑偏，增加轴向尺寸、限制紧凑布局。

BRECO BATK 系列以圆弧齿啮合 + 自导向双核心设计，系统性解决上述问题，适配自动化、机床、物流、新能源等高速精密传动场景。

二、BATK 同步带核心技术与实测数据

1. 核心结构设计

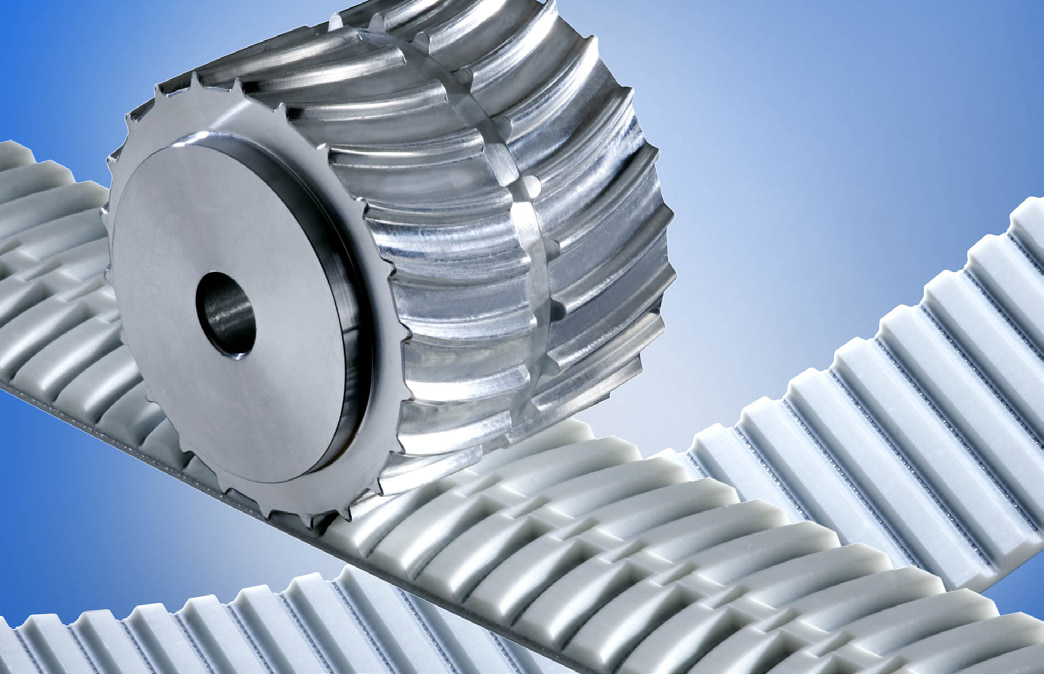

圆弧齿形：替代传统直线齿，啮合过程平滑过渡，降低冲击与振动，抑制多边形效应。

中心导向轨：带体中部自带导向结构，实现自对中运行，取消带轮挡边，节省轴向安装空间。

材质体系：高强度聚氨酯基体 + 钢丝 / 凯夫拉抗拉层，兼顾耐磨、耐油、高承载与长寿命。

2. 关键性能实测（同宽度 AT10 vs BATK10 对比）

表格

测试项目常规 AT10 直线齿BATK10 圆弧齿提升幅度

噪声水平基准值最高降低10 dB(A)降噪显著

多边形效应明显大幅减弱平稳性提升

导向方式带轮挡边自导向省空间、降成本

最高转速≤6500 min⁻¹≤10000 min⁻¹适配高速工况

许用传递功率—≤70 kW高负载能力

数据来源：BRECO 原厂测试报告，500–6000 min⁻¹ 全转速区间噪声对比验证。

3. 标准规格与参数

节距：10 mm、15 mm

带宽：32/50/75/100 mm

最小带轮直径：BATK10≥60 mm；BATK15≥80 mm

许用拉力：100 mm 带宽 M 型钢丝芯 **≥17000 N**

线速度：最高60 m/s

适配工况：高速、精密、低噪、空间受限传动系统。

三、典型应用案例

案例 1：CNC 机床高速主轴传动

痛点：主轴转速 8000–10000 min⁻¹，直线齿同步带噪声超 75 dB (A)，振动影响加工粗糙度。

方案：替换为BATK10-50 mm自导向同步带。

效果：运行噪声降至 **65 dB (A)** 以下，振动值降低 40%，加工表面粗糙度 Ra 提升 1 级；取消挡边，主轴箱轴向尺寸缩短 15%，结构更紧凑。

案例 2：自动化包装机高速输送

痛点：连续高速运转噪声大，挡边磨损快，维护频繁，定位精度波动。

方案：全线采用BATK10圆弧齿同步带。

效果：噪声稳定达标，免挡边设计减少易损件，维护周期延长 3 倍；啮合平稳，输送定位误差≤±0.1 mm，满足高速包装节拍。

案例 3：物流分拣机辊道驱动

痛点：多辊道同步驱动，挡边占用空间，安装调试复杂，高速分拣噪声扰民。

方案：采用BATK15自导向同步带。

效果：驱动单元宽度缩减 20%，适配密集辊道布局；噪声降低 8–10 dB (A)，满足园区夜间运行要求，同步精度稳定。

案例 4：光伏硅片传输设备

痛点：洁净环境低噪要求高，高速传输易跑偏，振动导致碎片率偏高。

方案：选用BATK10-PAZ尼龙齿面低摩擦型。

效果：自导向杜绝跑偏，圆弧齿大幅减振，碎片率下降 60%；噪声控制达标，适配百级洁净车间长期稳定运行。

四、技术优势总结

**降噪：圆弧齿平滑啮合，实测降噪最高 10 dB (A)，满足低噪合规与人机友好。

自导向省空间：中心导向轨替代挡边，简化结构、缩小安装尺寸，提升设备集成度。

高速高平稳：抑制多边形效应，适配10000 min⁻¹超高速，定位精度与重复精度双优。

高承载长寿命：聚氨酯耐磨耐油，钢丝抗拉层高强度，适配连续重载，降低全生命周期成本。

场景全覆盖：BATK10/BATK15 双规格，覆盖自动化、机床、物流、新能源、食品医药等领域。

五、结论

BRECO BATK 圆弧齿自导向聚氨酯同步带，以降噪、自导向、高速平稳、紧凑轻量化的综合性能，破解高速同步带传动核心痛点。实测数据与多行业案例验证：该方案可显著提升设备运行品质、降低噪声与维护成本、优化结构布局，是高端装备精密传动的优选解决方案。
