模块化输送传动标杆：BRECO® ATN12.7 系列聚氨酯同步带全解析

一、核心结构与两大产品型号区分

1. 适配带宽规格

   • ATN12.7：25/50/75/100mm 四种标准宽度，覆盖轻载至重载输送；

   • ATN12.7 DC：无 25mm 窄幅，仅提供 50/75/100mm 加厚版本，承载工装配件能力更强。




2. 单位重量参数

   • ATN12.7：0.111(25mm)、0.222(50mm)、0.333(75mm)、0.444kg/m(100mm)；

   • ATN12.7 DC：0.282 (50mm)、0.423 (75mm)、0.564kg/m (100mm)，加厚基材提升工装锁紧稳定性。




3. 通用模块化核心设计

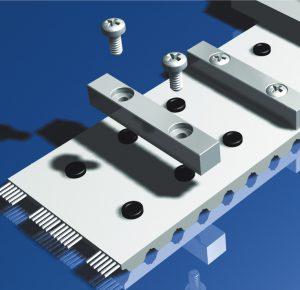

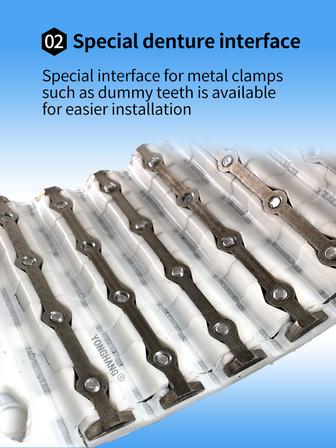

   每颗齿体内预铸凹槽型腔，出厂覆盖 0.2mm 薄 TPU 密封层，无需整体加工，仅需简单开孔即可嵌入黄铜 / 不锈钢镶嵌件，直接用螺丝固定挡板、治具、定位工装；齿腔纵向间距与 12.7mm 齿距统一，可按需求自定义安装孔距 C，单齿支持 1~4 组镶嵌件排布，模块化改装无需拆卸整条皮带，大幅缩短产线换型停机时间。




二、两种成品形态：M 开口带 & V 闭环焊接带

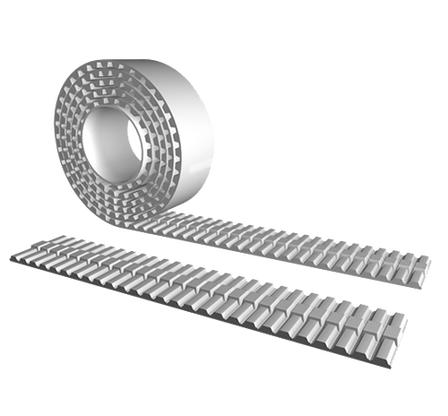

1. M 型开口卷材（标准卷料）

• 供货长度：标准 50m/100m 整卷，超 100m 长度可定制裁切；

• 抗拉承载力（钢芯）：25mm 带宽 3000N、50mm6000N、75mm9000N、100mm12000N，承载上限更高；

• 啮合齿数计算上限：传动设计时最多按 12 个啮合齿核算承载力；

• 适用场景：线性模组、长行程直线传动、现场按需裁切定制长度。

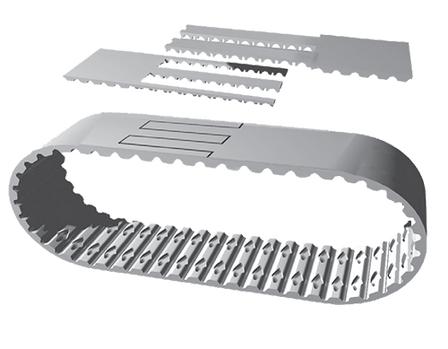

2. V 型无缝焊接闭环带

• 最小定制长度：880mm，短行程输送设备专用；

• 抗拉承载力（钢芯 / 不锈钢芯统一）：全带宽仅 1000/2000/3000/4000N，焊接接头削弱整体拉力；

• 啮合齿数计算上限：最多 6 个啮合齿，选型需预留安全余量；

• 适用场景：环形输送线、小型回转输送设备、固定周长传动机构。

三、张力芯与多材质基材选型体系

（一）双张力芯可选，适配不同工况

1. 标准钢芯（Stahl-Zugträger）

   出厂标配，弹性模量更高，比不锈钢芯抗拉强度提升约 40%；25mm 带宽许用拉力 3000N，专用弹性系数 0.75×10⁶N，适合干燥、无腐蚀通用自动化产线。




2. 不锈钢芯（VA-Zugträger）

   耐腐蚀、无磁性，适配潮湿、食品清洗、制药无尘环境；25mm 带宽许用拉力 2150N，弹性系数 0.54×10⁶N，FDA 食品级皮带必须搭配不锈钢芯使用。




（二）三类标准 TPU 聚氨酯基材，覆盖极端工况

1. TPUST1（标准基材）

   通用白色基材，钢芯标配，耐磨、抗老化，绝大多数常温自动化设备首选；背面可复合 PAZ 白色、PAR 绿色防滑涂层，或复合双色 PAZ-PAR 复合层增加摩擦力。




2. TPUFD1（食品级）

   FDA 合规聚氨酯，仅搭配不锈钢张力芯，可直接接触食品原料、医药包装，耐清水、食品清洗剂冲刷。




3. TPUKF1（低温耐寒款）

   耐温区间 - 25℃~+5℃，冷库、冷链输送专用，柔性不发硬，低温下不会出现齿部开裂、脱芯故障。
   其余防静电、耐高温、耐磨特种 TPU 材质均可按需定制，部分特殊材质需满足最小起订量。




四、核心力学性能与选型计算逻辑

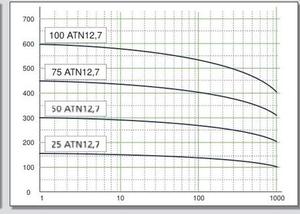

1. 齿部承载能力（单位齿圆周力 F_Uipas）

2. 有效圆周力计算公式

• \(F_{Uipas}\)：单齿允许承载载荷（查性能曲线）；

• \(z_{e}\)：实际啮合齿数，工程设计最低保证 6 齿；

• 设计上限：M 开口带最多取 12 齿，V 焊接闭环带最多取 6 齿，超过数值不计入承载力。

3. 弯曲极限参数（通用钢 / 不锈钢芯）

五、产品核心优势与主流应用行业

核心差异化优势

1. 模块化免拆改装：齿腔预留安装位，无需拆卸皮带即可增减、更换输送挡板、定位治具，产线换型停机时间大幅降低；

2. 全场景材质覆盖：常温、低温、食品洁净、腐蚀潮湿环境均有对应基材与张力芯方案；

3. 双重传动属性：M 开口带胜任重载线性驱动，V 闭环带适配环形输送，一条产品线覆盖传动 + 输送；

4. 稳定力学性能：聚氨酯基材抗拉伸、低伸长，钢芯版本弹性形变小，长期运行定位精度稳定；

5. 标准化配件体系：配套黄铜 / 不锈钢镶嵌螺母、专用锁紧螺丝，无需非标加工配件。

典型应用场景

• 食品加工：冷链输送、包装流水线、烘焙分拣（TPUFD1 不锈钢芯款）；

• 医药自动化：药片分装、无菌输送、无尘检测设备；

• 3C 电子：PCB 输送、工装定位、直线移栽模组；

• 仓储物流：轻型分拣线、小型环形输送设备；

• 低温冷库：冷冻货品输送（TPUKF1 耐寒材质）。

六、选型与使用注意事项

1. 长度选型：长行程直线传动优先选 M 开口卷材裁切；环形输送、固定周长设备选用 V 焊接闭环，闭环带长度不可低于 880mm；

2. 承载力安全系数：焊接 V 型皮带抗拉、齿部承载均弱于 M 开口带，重载输送尽量避免选用闭环款；

3. 环境匹配：有水、酸碱、食品接触工况必须指定不锈钢 VA 芯 + TPUFD1 材质；零下低温环境强制选用 TPUKF1；

4. 工装开孔规范：出厂齿腔密封层厚度 0.2mm，需专用工具开孔，不可暴力破坏齿体结构，避免降低齿部剪切强度；

5. 带轮匹配：最小带轮直径不低于 80mm，啮合齿数≥6，高速工况加宽皮带、增加齿数提升承载上限。
