一、锁扣通用基础零部件与材质标准

1. 全套锁具组成

1. 连接齿块：高强度黑色聚酰胺，交错咬合两段皮带齿，均匀分散拉力，耐磨抗冲击；

2. 背部压紧钢板：淬火抛光弹簧钢带，厚度 0.9mm，嵌入皮带背部铣槽，均匀分担锁口载荷；

3. 锁紧螺钉：ATN20/ATNS20 专用 M3 沉头螺钉（DIN 965）；小齿距 ATN10/12.7 配套 M2.5 螺钉；

4. 工装转接配件（DC-PRO 专属）：用于接头区域直接安装挡板、载具型材。

2. 统一锁合长度规格

3. 皮带本体基础厚度

二、DC 基础款与 DC-PRO 工装款锁扣核心差异

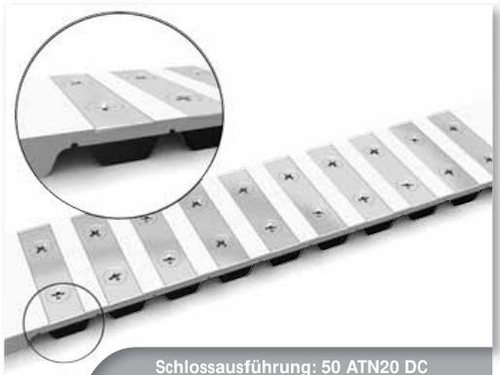

（一）DC 标准下沉锁扣（ATN20 / ATNS20 通用）

1. 结构特征：背部弹簧钢板完全嵌入皮带铣槽，输送面平整无高差；

2. 工装限制：锁扣区域禁止安装任何型材、定位工装，镶嵌型腔仅用于接驳固定，不支持载具锁附；

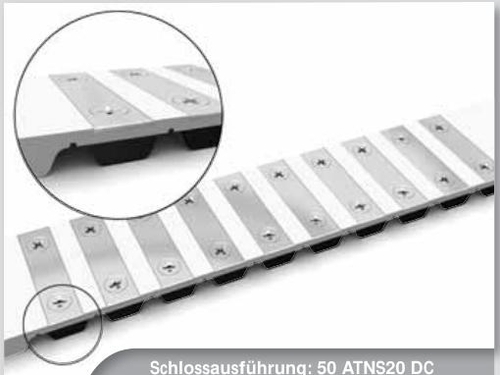

3. ATNS20 专属差异：横向镶嵌型腔中心距加宽至 32mm，适配重型加宽工装，同带宽承载能力优于标准 ATN20；

4. 适用场景：物料全程跨越接头、无工装布置需求的重载分拣、箱体输送线。

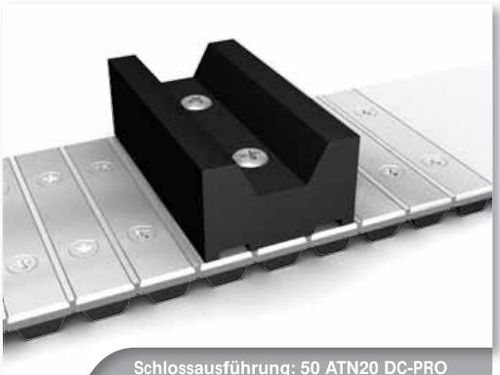

（二）DC-PRO 全能工装锁扣（ATN20 / ATNS20 通用）

1. 核心升级：皮带齿部、背部深度铣削优化，锁扣区域完整保留工装安装型腔；

2. 关键优势：可直接在接驳接头处锁紧挡板、金属载具，整条皮带工装排布无避让区域，适配多工位柔性产线；

3. 配套要求：整条皮带需统一使用加高型镶嵌螺母，锁口内外配件不可混用标准规格；

4. 适用场景：重载精密移栽、多载具循环输送、需要连续工装布局的自动化设备。

三、锁扣接驳许用拉力规范（核心设计载荷依据）

载荷设计提示

1. ATNS20 加强款锁扣许用拉力与同带宽 ATN20 数值一致，其承载力优势体现在皮带本体基础抗拉强度，锁口为统一标准结构；

2. 高速、冲击负载、长行程重载工况，建议优先选用原厂无缝焊接闭环带，机械锁扣仅作为封闭机架改造、快速换带的替代方案。

四、配套带轮最小齿数硬性要求（弯曲限制）

1. ATN10 / ATN10K6：最小齿数 zmin=25

2. ATN12,7 / ATN12,7K6：最小齿数 zmin=20

3. ATN20：最小齿数 zmin=20

4. ATNS20：最小齿数 zmin=25

设计红线

五、ATN20 与 ATNS20 锁扣配套区分要点

1. 锁扣型号通用：DC、DC-PRO 锁扣结构可互换，仅 ATNS20 皮带横向型腔间距加宽至 32mm，工装夹具需同步适配；

2. 厚度统一：两款皮带配套锁扣后总厚度均为 8mm，托板、限位机构尺寸通用；

3. 载荷差异：同等带宽下 ATNS20 开口卷材本体抗拉强度远高于 ATN20，但锁扣接驳后的许用拉力完全相同，重载工况建议加宽皮带带宽补偿；

4. 无 C 型外露锁扣：20mm 大齿距系列不提供凸起式 C 锁，仅下沉 DC/DC-PRO 可选，输送面始终保持平整。

六、锁扣选型判定逻辑与采购规范

1. 选型三步判断法

1. 皮带型号为 ATN20/ATNS20 → 仅 DC、DC-PRO 可选，无 C 型方案；

2. 工件会跨过接头、不能卡料 → 直接选用 DC 或 DC-PRO，杜绝 C 型凸起结构；

3. 需要在接驳位置安装挡板、载具工装 → 必须选用 DC-PRO 版本。

2. 下单采购注意事项

1. 订货编码必须标注锁扣类型（DC / DC-PRO），原厂提前铣削皮带背部凹槽，标准现货开口带无法后期加装下沉锁扣；

2. DC/DC-PRO 订单需同步配套加高型镶嵌件，整条皮带统一配件规格；

3. ATNS20 订单需备注型腔横向 32mm 间距，工装加工时对齐基准尺寸。

七、装配与运维关键注意事项

1. 锁扣长度预留：ATN20/ATNS20 锁扣占 9 齿，设备两端机架、托板需预留足够操作空间，避免装配干涉；

2. 螺钉锁紧工艺：M3 沉头螺钉分多次均匀锁紧，禁止单侧大力压紧，防止钢带偏移、皮带齿撕裂；

3. 工况限制：锁扣区域避免承受剧烈冲击、瞬时过载，频繁启停设备需放大载荷安全系数；

4. 维护拆装：锁扣可重复拆解复用，产线改造、皮带更换无需报废整条开口卷材；

5. 材质兼容：TPUFD1 食品级、TPUKF1 耐寒材质皮带均可配套 DC/DC-PRO 锁扣，皮带厚度、锁合尺寸无变化。

八、典型应用场景推荐

1. 重型箱体分拣流水线（ATN20 DC）

   物料持续跨越皮带接头，无工装布置需求，下沉 DC 锁扣保证输送平整，防止纸箱卡滞。




2. 金属工件重载移栽线（ATNS20 DC-PRO）

   设备机架封闭无法预装焊接带，接头处需布置定位载具，DC-PRO 锁扣实现全段工装无避让设计。




3. 老旧输送设备改造

   原有机架无法拆解，采购标准开口卷材搭配 DC 锁扣现场接驳，缩短停机改造工时。




4. 食品、医药重载包装线

   选用 TPUFD1 食品级 ATN20 皮带 + DC 锁扣，平整表面便于清洗，无凸起卫生死角。
