继 R 型高挡边、Y 型低矮限位型材之后，BRECO 推出T 型通用承载型材，完善 ATN 同步带标准化工装体系。T 型材采用 PAN1 黑色尼龙一体成型，主打平面托举、工件承托功能，适配 50/75/100mm 全带宽，可直锁螺钉固定或搭配转接底座快速滑装，兼顾常规输送与定制化载具开发，是小件承载、定位托举场景的标准配套部件。

一、T 型材基础材质与温度耐受性能

1. 基材规格

   统一采用高强度 PAN1 黑色尼龙，耐磨、低摩擦、抗疲劳往复冲击，自重较轻，不会大幅增加同步带运行负载。




2. 工作温度区间

   长期稳定使用温度：0℃～80℃；
   短时瞬时接触最高温度可达 120℃，可适配短热烘、热封类输送工位；
   不适合长期零下低温工况，冷链产线需更换 TPUKF1 皮带并配套不锈钢非标型材。




3. 安装双模式通用

   与 R/Y 型材安装逻辑完全一致：




• 直锁式：型材直接贴合皮带背部，使用原厂专用螺钉锁紧镶嵌件；

• 滑套转接式：先固定转接底座，T 型材横向推入滑槽，换型无需拆装螺丝、不损耗皮带型腔。

二、T 型材尺寸规格与型号编码

1. 50mm 带宽 T 型材

   型号编号：1.001.005
   总长 50mm，标准孔距 37.5mm、12.5mm，型材厚度 10mm，单侧挡边高 8mm。

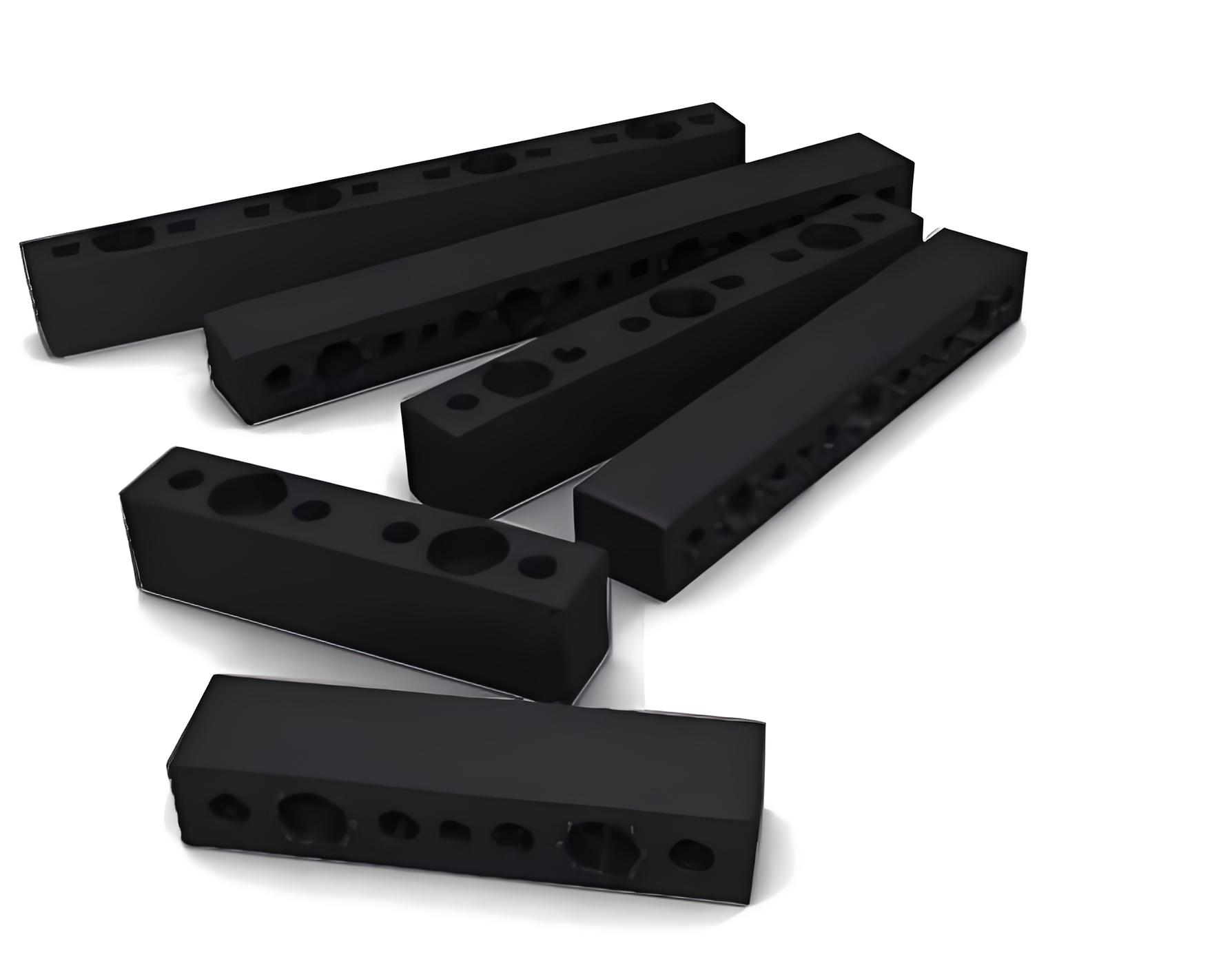

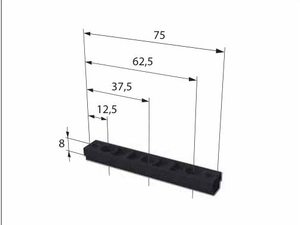

2. 75mm 带宽 T 型材

   型号编号：1.001.006
   总长 75mm，孔位基准 62.5/37.5/12.5mm，适配 75mm 全系列 ATN 同步带。




3. 100mm 带宽 T 型材

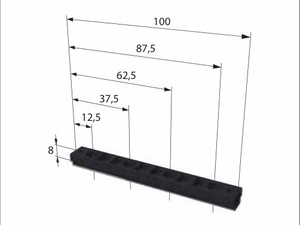

   型号编号：1.001.007
   总长 100mm，孔位基准 87.5/62.5/37.5/12.5mm，重载大平面承载首选。

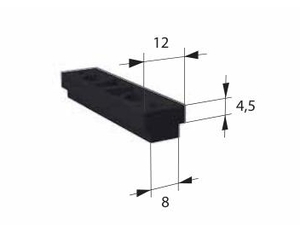

4. 截面结构特点

   型材承载平面宽度 12mm，侧挡高度 4.5mm，整体总高 8mm；平面平整无凸起，可平稳托举片状、块状工件，侧边低矮挡条防止工件左右滑移。




三、T 型材与 R、Y 型材核心功能区分

四、标准化安装配套规范

1. 紧固件匹配要求

• ATN10/10K6/12.7/12.7K6：Z40 系列 EJOT 自攻螺丝（尼龙镶嵌件）/M4 内六角螺钉（黄铜 / 不锈钢镶嵌件）；

• ATN20/ATNS20：Z50 自攻螺丝 / M5 内六角不锈钢螺钉；

  装配扭矩严格遵循原厂限值，防止尼龙型材开裂、皮带型腔挤压变形。




2. 锁扣区域适配规则

   仅 DC-PRO 齐平锁扣可在接驳段安装 T 型材；C 型外露锁扣、普通 DC 锁扣接头禁止布置任何型材，避免凸起结构卡料、磨损型材。




3. 多段拼接布置

   纵向排布时，型材中心间距必须等于同步带齿距（10/12.7/20mm），保证分度定位精度统一。




五、T 型材典型应用场景

1. 3C 电子小件移栽

   电芯、连接器、微型塑胶件托举输送，T 型平整台面保护工件外观，低矮侧边防止横向偏移。




2. 瓶装 / 瓶盖分拣线

   饮料瓶盖、药瓶小型底座承载，避免瓶底直接摩擦皮带造成划痕。




3. 小型包装分装工位

   糖果、胶囊、颗粒小件分料输送，尼龙材质低噪音，不产生刮擦碎屑。




4. 热封、短时加热流水线

   短时接触 120℃高温工位，尼龙型材耐受瞬时高温不变形。




5. 多规格柔性产线

   搭配转接滑套底座，快速切换 T/R/Y 型材，一套皮带兼容多种工件输送方案。




六、非标定制型材服务说明

1. 可根据工件外形定制专属型腔、加高挡边、加宽承载面、异形凹槽；

2. 原厂自有模具车间，定制开模、加工交付周期可控；

3. 全套输送系统一站式配套：同步带、镶嵌件、螺钉、转接底座、定制型材统一供货，无需多供应商对接。

七、选型与使用注意事项

1. 若工件需要大面积侧向防倾倒阻挡，优先选用 R 型材；仅需平面托举、轻微限位时选用 T 型材；

2. 长期零下冷链工况不可使用标准 PAN1 尼龙 T 型材，需向供应商定制食品级不锈钢非标载具；

3. 滑套转接方案可大幅降低皮带损耗，频繁换型产线优先推荐；

4. 装配时禁止超扭矩锁紧，尼龙型材脆性高于金属，极易出现螺丝位开裂。
